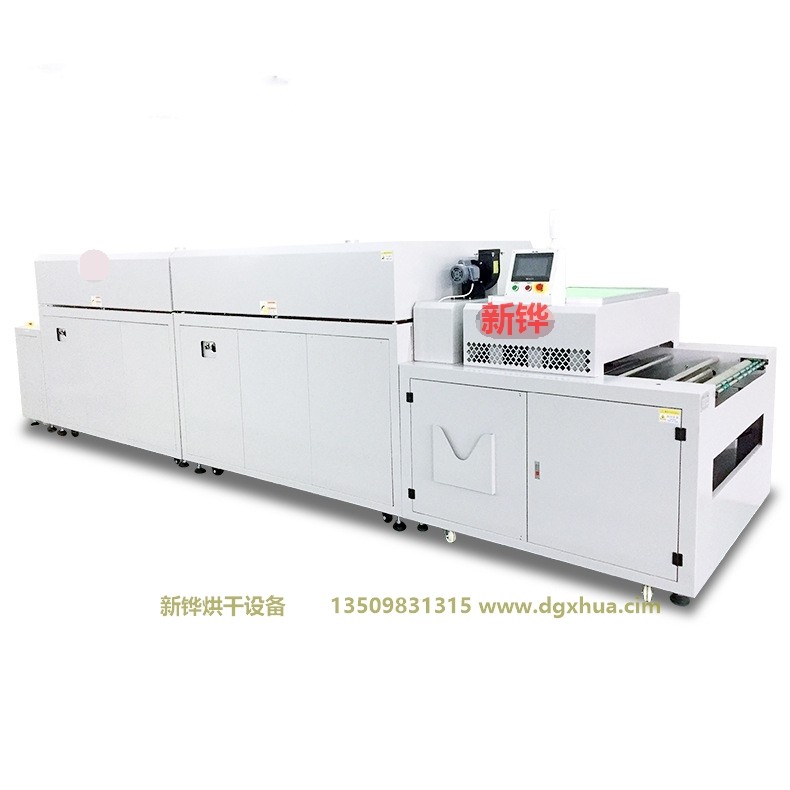

一、 装备概述
玻璃外貌印刷油墨烘烤用

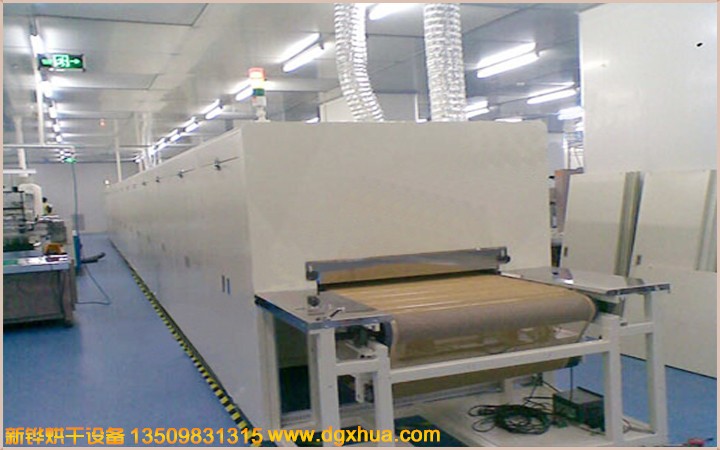

由传送带经由红外线干燥炉加热并冷却后出料
红外线干燥炉是以红外线方法加热,常用材质外貌温度 180℃,材质外貌温度匀称
3+/-3 ℃ 以内 。
二、 装备规格及主要手艺指标
运送方法
1.接纳米黄色铁氟龙布式运送带运送,网宽900mm 。
2. 有网偏自动调解机构及极限�；ぶ� 。
3. 接纳变频器无段速自由调解, 速率规模 0.2-5m/min 。
4. 高级全密式齿轮减速机马达驱动 。
5.入料口下端装置粘尘纸卷 ，清洁运送带 。
结构漫衍
1.外尺寸：L6000mm×W1760mm×H1650mm
2.入料段500mm
3.加热段4000mm（均分2个温区）
4.冷却段1000mm
5.出料段500mm
6.运送带距地面高950±20mm
加热方法
1. 加热段共计4米 ，红外线照射电热循环加热,可单独控制红外
线输出 。
2. 接纳 PID 温度控制器,配合SSR 组件相位输出控制,控温速
度快且稳固性高 。
3. 常用材质外貌温度 180℃,材质外貌横切左中右温度匀称±3℃以内 。
4. 炉内设定温度max 220℃ 。常用温度180℃ 。
5. 加热段设岩棉断热及空气隔热,对冷房影响最低 ，外貌温度比室温高10℃ 。
6. 进排气风门可调解,有用控制炉内微压 。
7. 上盖开启接纳电动缸自动升降 ，轻松、清静、利便 。
8. 炉内采鼓风循环回风方法,镌汰热损失节约能源 。
9. 热风由上向下设计 。避免质料位移及避免爆发灰尘上扬 。
10.炉内风道设有高效过滤器过滤效率99.97%,Class1000,耐温
250度过滤网 ，确保炉内清洁度 。
送风方法 1.接纳1/2 HP高温长轴马达配合风轮 ，由上向下经高效过滤后
吹向产品外貌 ，从底部接纳 。每温区*2组 ，共2组 。
冷却方法
1.接纳强力电扇吹向产品外貌冷却 。
2.下方接纳强力风机将热风倾轧室外 ，上下对流 。
电热分派 1.红外线发热管0.7KW*18支/组 ，共2组 。红外线发热管 。
炉体材质 1.外部接纳钢板经防锈处置惩罚后高温烤漆 ，底座周围钣金封板
2.内部接纳SUS201#1.5t镜面不锈钢板 。
�；ぷ爸� 1. 超温�；こ魑驴丶捌渖舷孪蕹卤苊饣芈饬砩栌懈�
温度控制超温避免器作最清静温度防护器,超温温度异常
时 ，响警报通知外,自动切断电源系统 ，避免意外爆发 。
2. 传动马达加装反相�；� ，避免马达反相后温度过高 ，造成产品及装备损坏 。
3. 设有紧迫阻止开关 ，各加热段各项电途经电流 ，过载�；ぜ傲� 。
4. 异常爆发时 ，配合异常指示灯及蜂鸣器警报 ，利便操作职员扫除异常 。
系统控制
1. 日本三菱可程式控制器 。
2. 台湾威纶人机介面 。
3. 三色指示灯: 红黄绿亮灯显示机台即时状态 。
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环 ，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺 ，密封效果优； 机体外壳温度低 ，对室内情形温度影响较� �； 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 ，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
