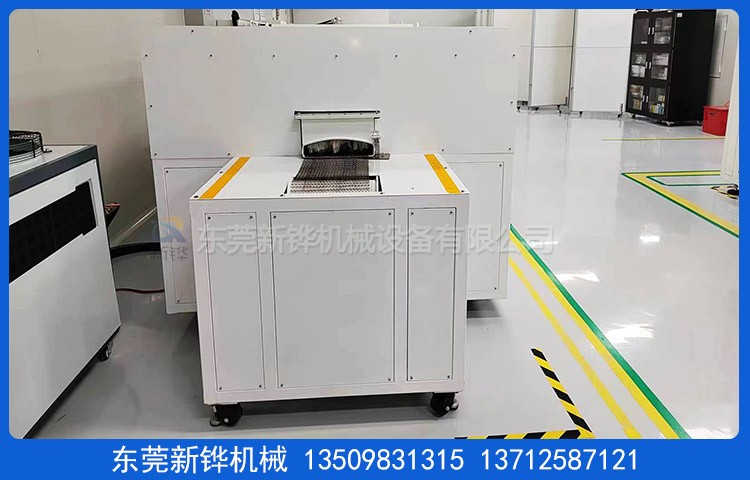

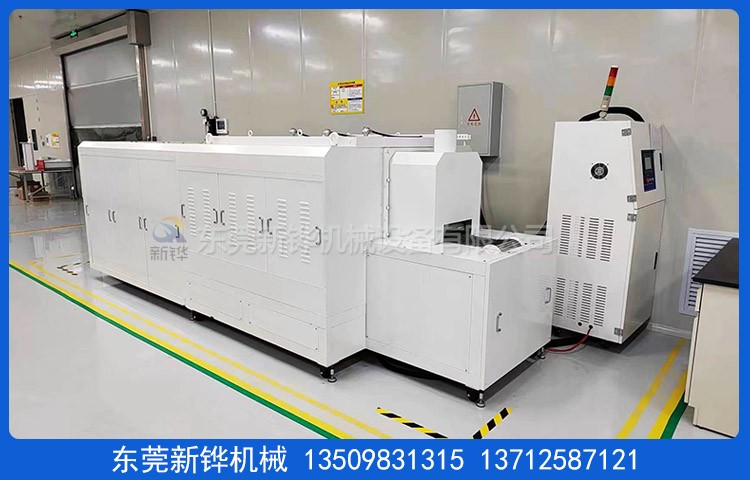

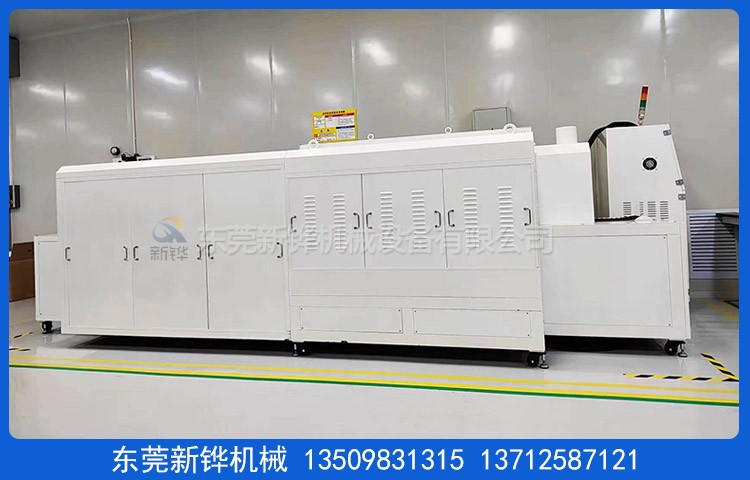

装备名称:高温隧道炉
型号:XHSO-75-8R
电 源:AC380V 3φ 50HZ 25KVA
内尺寸:长16000 × 宽750 × 高250mm
外尺寸:长21500 × 宽1350 × 高1650mm（以实物为准）
机台结构:入料口:200mm ，进料段:2500mm ，恒温段:16000mm（8段加热控制） ，出料段:3000mm
炉盖磨练:单面电动掀开+手动撑杆掩护磨练.
内箱材质:T2.0mm厚SUS304#不锈钢板全密封满焊包管炉内清洁.
外箱材质:T1.5mm 厚SS41#冷板折弯加工制作.
机架材质:T2.0*40*40mm 铁方通焊接成型 ，机架整体封板.
机台定位:装置承重M20脚杯 ， 3寸脚杯利便装备的牢靠和多段拼接.
机台颜色:经防锈处置惩罚后静电高温粉体涂装 ，整机为邹纹灰白色2622#.
保温棉:高密度白色硅酸铝隔热保温 ，保温层厚度250mm+外罩50mm.
密封条:?20mm耐高温石墨密封条密封处置惩罚 ，雅观无污染.
防护标签:装备高温部分加贴高温警示标识.
温度规模:常用温度380℃,最高温度:常温～MAX450℃可调.
操作方法:触摸屏+可编程控制器人机界面设定温度 ，速率 ，时间参数.
温控系统:智能温控器配合固态调解器控制, 输入模式为细密 K型热电偶；温控系统具备自动整定和PID参数的自动校正功效.
温度匀称度:恒温30分钟空炉380℃±8℃.
运风方法:经由风道疏散后顶部笔直运风 ，循环运风设计 ，匀称性佳.
运风电机:长轴型高温马达多组配强力型多翼式风轮.
进风口:￠90mm调理风盘 ，排风口:￠90mm可调理风阀.
加热器:高温隧道炉接纳304无缝不锈钢电热管+热风循环.
加热功率:165KW, 恒温状态功率:82KW.
升温速率:约7℃/min,空炉常温～380℃约需时间60分钟.
运送链条:宽650mm304#2062双节距不锈钢链条.
运送速率:烘干时间15分钟 ，常用0.1-1mm/min恣意调理.
运送动力:减速电机配易能变频器调速.
清静掩护:超温阻止加热并警报装置、马达、电热过电流掩护、控制回路短路及过载掩护、
泄电断路器、电源逆向避免器等…合乎国际清静标准；三色信号指示灯（红色故障 ，黄色待机 ，绿色运行）；所有带电外露部位加装绝缘掩护罩 ，危险处贴有警示标识 ，电柜防护品级IP54.
电力:主电源接纳AC 220V/380V/ 50Hz 三相五线制.
使用条件:情形相对湿度40%-50%,温度为20-30摄氏度 ，气管负载压缩空气压力大于5bar
注重事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》.
东莞必威官方首页官网烧结装备厂家生产:高温隧道炉,不锈钢高温隧道炉,高温工业隧道炉,高温烘烤炉,高温热风隧道炉,高温烘烤隧道炉,烧结炉,退火炉,热处置惩罚炉,高温隧道炉,网带烧结炉,网带纤焊炉,金属粉未烧结炉,烧银隧道炉等高温装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘；内部清洁无尘； 双重超温掩护,清静更可靠； 内部热风循环 ，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺 ，密封效果优； 机体外壳温度低 ，对室内情形温度影响较小； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛掩护,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
